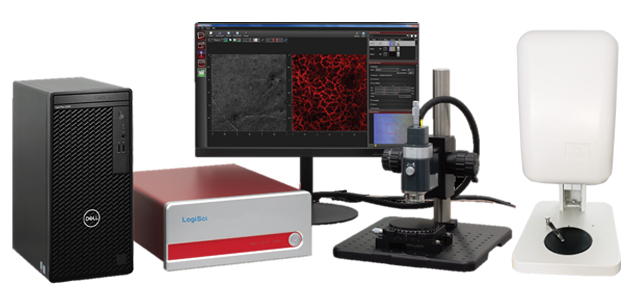

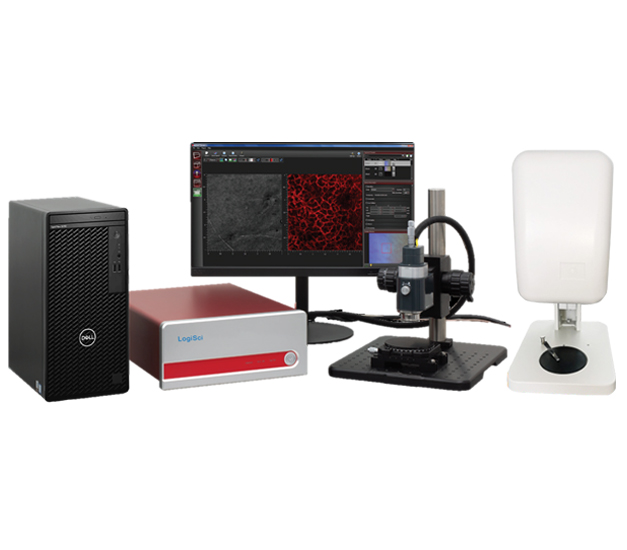

活体微循环三维成像系统 LSI MVC1000-罗辑技术有限公司

型号：LSI MVC1000

OCTA活体动物三维微循环成像系统世界上唯一可以在活体上可视化毛细血管及量化流速的微米级三维成像设备。

功能简述

血管微循环活体监测系统是一种能以微米分辨率无创获取生物组织微血管形态的三维可视化的成像技术，该系统具有很高的空间分辨率，能观察到单根毛细血管，如活体大脑微血管、视网膜微血管、肿瘤周围处微血管、皮肤微血管、心脏微血管等都可以得到较高分辨率的高清3D成像。设备无需特殊标记，非接触性检测，超广角视野范围，超高速的扫描，都使得更好、更快的获得组织的高清三维微血管结构成像。

原理特点

OCTA血流识别原理

优势：

高分辨率：达微米级，具有1-3mm穿透深度，可进行在体的三维组织成像；

无标记：无需造影剂的三维高分辨率微血管成像，可监测多种血管相关疾病模型

的病理改变；

速度快：可实现达350fps的快速断层扫描；

应用广泛：可对多种组织及器官进行微血管成像如脑组织，皮肤，骨（颅骨，股骨髁，周围软组织等），内脏（肝，肾，子宫，肠等），肿瘤等；并且可适用于多种动物模型如人，大小鼠，斑马鱼，鹌鹑蛋等

皮肤微血管成像

成像效果

评价指标 : 血管形态，长度，密度，灌注面积以及孔隙率

血管微循环监测系统可对成像结果进行血管形态，血管网络密度和血流灌注量等指标

进行量化评估，给予血管网络病理生理变化的全面记录。

高分辨率成像效果

研究实力

1. 微循环成像研究年龄相关的毛细血管密度损失

利用微循环监测系统对幼鼠和老年鼠进行的脑部微血管成像来探究年龄因素对脑血管微循环的影响，白光照片并未发现明显差异，而OCTA微循环成像可以看到幼年鼠脑部微血管分布均匀，老年鼠在红色箭头位置微血管分布明显降低，血管密度量化结果也表明老年鼠的微血管密度明显降低。

2.微循环成像研究不同皮肤状态的微血管形态

图（A）常见蓝色痣的照片。（B）是（A）的外表面微血管图像。（C）和（D）分别对应（B）中部和下部区域的OCT断层扫描图像。（E）正常痣的照片。（F）是（E）的外表面微血管图像。（G）和（H）分别对应于（F）的中部和下部区域的OCT扫描。

使用微循环系统监测不同皮肤状态下的微血管结构及形态，结果表明不同皮肤状态下的微血管形态显著不同，断层扫描图像也显示了皮肤结构的差异。

3. 微循环成像用来评估心脏补片的血管生成

（a）为三维立体重建图像；（b）为定量分析测定区域灌注血管的密度（红色为健康区域血管密度,蓝色为有移植物的区域）；（c）为测定SA和 μV+SA移植物的容积灌注率。

通过胚胎干细胞衍生的内皮细胞形成微血管网络并植入到梗死大鼠的心脏组织中，采用微血管成像技术来评估血管化和有效的灌注情况，植入5天后发现具有人工微血管结构辅助明显高于内皮细胞自由生长的血管灌注情况。微血管成像技术对新生血管组织的血管化以及有效灌注是一个非常有效的观察手段。

4. 微循环成像对脑缺血模型进行纵向研究的观察

我们在MCAO (0 ~ 90min)中从50min开始每隔 10 m i n 进行一次微血管网络成像采集， 90min进行再灌注。绿色区域表示在闭塞期间MCA区域缺乏血流。白色箭头表示是MCAO后24 小时血管重构发生的区域。图像大小为2.2×4.4 mm2。右下方的图像是50分钟时拍摄的血管网络图覆盖在24小时后的梗死组织区域。

同一小鼠同一位置脑部缺血及再灌注模型清晰的微血管灌注及重构活体跟踪。
